電石破碎轉運除塵系統設計要點
添加時間：2025-12-04 | 文章錄入：秩名 | 文章來源：原創
針對電石廠電石破碎、轉運環節的除塵系統設計，其核心挑戰在于電石粉塵（CaC?）遇水或濕空氣會發生劇烈反應，產生乙炔氣體（C?H?），而乙炔是易燃易爆氣體。因此，除塵系統設計必須將防爆、防潮、防反應放在首位，同時兼顧除塵效率。以下是關鍵設計要點：
核心原則：安全第一（防爆、防潮、防反應）
嚴格防潮防水：
系統密閉性：所有設備（破碎機、皮帶機、溜槽、除塵器本體、管道、灰斗、卸灰裝置）必須嚴格密封，防止外部濕空氣侵入和內部粉塵外逸。
設備選材：優先選用不銹鋼（如304、316L）或經過特殊防腐處理的碳鋼，避免銹蝕產生水分或鐵銹雜質。管道內壁應光滑，減少積灰。
保溫與伴熱：對于低溫地區，極其重要！除塵器灰斗、卸灰裝置、管道（尤其是可能產生冷凝的區段）必須配備有效的保溫層和電伴熱（或蒸汽伴熱）系統，并配備溫度監控報警。確保系統內部溫度始終高于環境露點溫度（通常建議維持在60-80°C或更高，具體根據當地氣候和物料溫度確定），防止水汽冷凝。
干燥空氣反吹/清灰： 脈沖噴吹清灰必須使用經過充分脫水、脫油、干燥（露點溫度遠低于系統運行溫度）的壓縮空氣。空氣干燥裝置（如冷凍式+吸附式組合干燥機）是必備設備，并需定期維護。
場地排水：設備安裝區域應設計良好的排水坡度，避免積水。
本質安全與防爆設計：
設備防爆等級： 所有電氣設備（電機、風機、控制柜、閥門、儀表、照明、伴熱元件）必須符合所在區域的防爆等級要求（通常為Zone 21/22， 根據IEC標準或ATEX標準）。選用Ex d, Ex e, Ex p, Ex i等合適防爆型式。
泄爆裝置：除塵器本體、管道、灰斗等壓力容器/管道上必須設置符合標準的無焰泄爆片或防爆門，并確保泄爆口通向安全區域（室外無人空曠處）。
隔爆裝置：在除塵器進出口管道上安裝隔爆閥，防止爆炸傳播到上下游工藝設備或車間。
防靜電：整個系統（除塵器本體、管道、濾料、設備框架）必須可靠接地，接地電阻符合規范（通常<10Ω）。濾料應選用防靜電型濾料（如基布中織入導電纖維）。法蘭連接處使用防靜電跨接線。
惰化保護（可選但強烈推薦）：在除塵器灰斗、關鍵管道或整個系統內，考慮引入惰性氣體（如N?）進行惰化保護，降低氧氣濃度至安全水平（通常<8%），消除爆炸條件。需要配備氧氣濃度在線監測和自動充氮控制。
消除點火源：嚴格控制動火作業。系統內避免使用可能產生火花的工具或材料。風機葉輪應選用防碰撞火花材質（如鋁青銅、鈹銅合金）或進行特殊處理。
二、 工藝設計與設備選型
塵源密閉與捕集：
高效密閉罩：破碎機進料口、出料口必須設置堅固、嚴密**的密閉罩。皮帶機轉運點（尤其是落差大的地方）應采用雙層密封導料槽或全密閉罩，并設置緩沖鎖氣裝置減少揚塵。
合理吸風量： 根據密閉罩形式、開口面積、物料落差、皮帶速度等精確計算每個塵源點的最小控制風速和所需吸風量。確保能有效捕集粉塵，同時避免吸走過多物料或造成系統風量過大。優先考慮微負壓設計。
吸塵罩位置：吸塵罩應設置在粉塵產生氣流最穩定、濃度最高*的位置（如破碎機出料口正上方或導料槽尾部）。避免正對物料流，減少物料吸入。
除塵器選型：

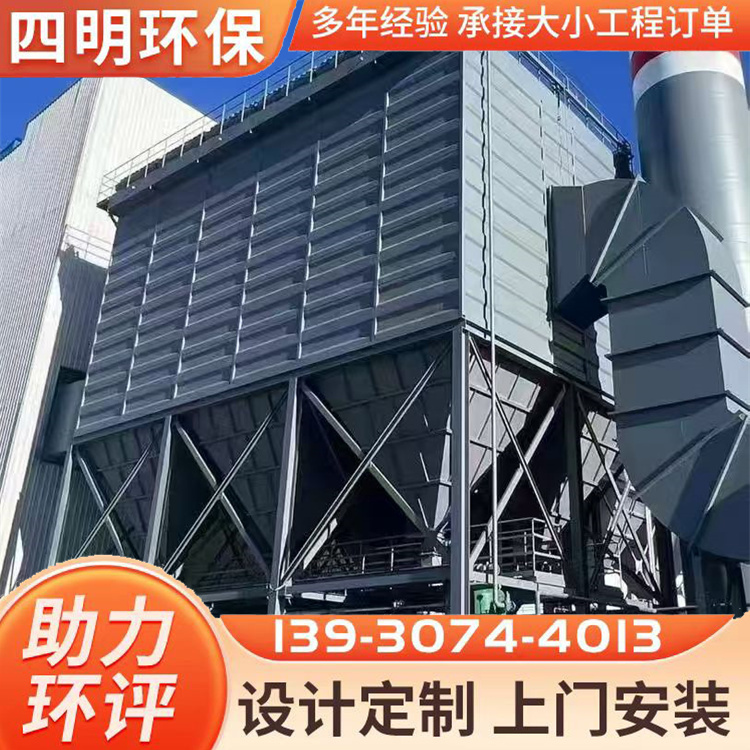

首選：防爆型脈沖噴吹布袋除塵器
濾料防靜電覆膜濾料是必須的。基布需織入不銹鋼絲等導電纖維，表面覆PTFE微孔膜。覆膜能有效防止極細的、易吸潮的電石粉塵嵌入濾料深層，保持低阻力和高效清灰，極大降低粉塵在濾袋表面發生反應或板結的風險。濾袋材質需耐溫（高于系統運行溫度）。
清灰方式：高壓脈沖噴吹，使用干燥壓縮空氣。清灰程序需優化（壓差控制+定時），確保及時清灰又不過度（過度清灰可能增加粉塵在箱體內懸浮）。
結構設計：灰斗角度≥70°，內壁光滑（如襯不銹鋼板），避免積灰。設置足夠數量、易于檢修的人孔門和觀察窗。內部結構避免尖銳邊角，減少積灰點。
*防爆措施集成：如前所述，泄爆片、隔爆閥（或進出口隔離設計）、滅火接口、壓差/溫度/CO監測接口等。
不推薦：濕式除塵器（直接接觸水，危險！）、靜電除塵器（高壓放電火花風險）、普通旋風除塵器（效率低，無法滿足排放要求）。
風機與管道：
風機：選用防爆型離心風機。材質耐腐蝕（如玻璃鋼、不銹鋼）。風量風壓需精確計算（考慮系統阻力、漏風、未來可能的變化）。電機防爆等級符合要求。
管道：
材質：不銹鋼或耐磨內襯碳鋼。
設計：主管、支管風速設計合理（通常16-20m/s），避免過低（積灰）或過高（磨損）。管道坡度≥45°，避免水平管段（必須水平時，應盡量短，并設置清灰口）。彎頭采用大曲率半徑。合理設置管道支架。
保溫伴熱：室外管道或可能產生冷凝的管道需保溫伴熱。
粉塵處理（卸灰與儲存）：
干法卸灰：絕對禁止用水沖洗或濕法排灰！
卸灰方式：優先采用氣力輸送（如稀相輸送）將粉塵直接密閉輸送回工藝系統（如電石爐料倉）或專用密閉儲倉。儲倉也需保溫伴熱、防爆、惰化、干空氣流化（防止板結）。
機械卸灰（次選）：如必須使用星型卸灰閥+螺旋輸送機：
* 設備需防爆型。
* 結構*防卡死、防摩擦過熱（如大間隙卸灰閥、帶過熱保護的減速電機）。
* 卸灰口必須嚴格密封（雙層翻板閥或軟連接）。
* 卸灰頻率高：減少灰斗內粉塵存量，縮短粉塵在系統中的停留時間。灰斗料位計監控。
* 粉塵收集：卸入*專用的、密封良好的防爆型噸袋或儲罐，立即轉運至安全區域妥善處理（如返回電石爐或專門的處理設施）。
* 操作安全：卸灰操作必須在系統停機、泄壓、惰化（如應用）、確認安全后進行。操作人員佩戴防護裝備。
三、 監測、控制與聯鎖
關鍵參數監測與報警：
溫度：除塵器各箱室、灰斗、進出口管道、伴熱系統溫度監測與超溫/低溫報警。
壓差： 除塵器進出口壓差監測，指示濾袋堵塞程度，觸發清灰或報警。
一氧化碳 極其重要！在除塵器箱體內或出口管道安裝在線CO濃度監測儀。CO是電石粉塵與水/空氣反應或潛在悶燒的早期標志。設置低報、高報、高高聯鎖（如高高報時聯鎖停風機、關閉進出口閥門、啟動惰化）。
氧氣濃度（如果采用惰化）： 監測惰化區域氧氣濃度，聯鎖控制氮氣供應。
火花探測與熄滅（可選）：在關鍵管道（如除塵器入口前）安裝火花探測系統，探測到火花自動噴水熄滅或聯鎖停機（需評估噴水引入水分的風險，通常更推薦聯鎖停機惰化）。
灰斗料位：監測灰斗料位，高位報警并觸發卸灰程序。
電石破碎轉運除塵系統的設計，安全是壓倒一切的首要目標。整個系統必須圍繞防潮、防爆、防反應進行設計和選型，采用防爆型布袋除塵器（防靜電覆膜濾料）、嚴格的保溫伴熱、干燥空氣清灰、可靠的防爆泄爆措施、惰化保護（推薦）以及密閉干法卸灰。同時，配備完善的在線監測（尤其是溫度、CO）和聯鎖保護系統，并輔以嚴格的運行管理和人員培訓。任何環節的疏忽都可能導致嚴重的安全事故。務必遵守國家及地方的防爆安全規范和環保排放標準。建議在設計階段即咨詢專業的防爆除塵系統設計單位和安全評估機構。
核心原則：安全第一（防爆、防潮、防反應）
嚴格防潮防水：
系統密閉性：所有設備（破碎機、皮帶機、溜槽、除塵器本體、管道、灰斗、卸灰裝置）必須嚴格密封，防止外部濕空氣侵入和內部粉塵外逸。
設備選材：優先選用不銹鋼（如304、316L）或經過特殊防腐處理的碳鋼，避免銹蝕產生水分或鐵銹雜質。管道內壁應光滑，減少積灰。
保溫與伴熱：對于低溫地區，極其重要！除塵器灰斗、卸灰裝置、管道（尤其是可能產生冷凝的區段）必須配備有效的保溫層和電伴熱（或蒸汽伴熱）系統，并配備溫度監控報警。確保系統內部溫度始終高于環境露點溫度（通常建議維持在60-80°C或更高，具體根據當地氣候和物料溫度確定），防止水汽冷凝。
干燥空氣反吹/清灰： 脈沖噴吹清灰必須使用經過充分脫水、脫油、干燥（露點溫度遠低于系統運行溫度）的壓縮空氣。空氣干燥裝置（如冷凍式+吸附式組合干燥機）是必備設備，并需定期維護。
場地排水：設備安裝區域應設計良好的排水坡度，避免積水。
本質安全與防爆設計：
設備防爆等級： 所有電氣設備（電機、風機、控制柜、閥門、儀表、照明、伴熱元件）必須符合所在區域的防爆等級要求（通常為Zone 21/22， 根據IEC標準或ATEX標準）。選用Ex d, Ex e, Ex p, Ex i等合適防爆型式。
泄爆裝置：除塵器本體、管道、灰斗等壓力容器/管道上必須設置符合標準的無焰泄爆片或防爆門，并確保泄爆口通向安全區域（室外無人空曠處）。
隔爆裝置：在除塵器進出口管道上安裝隔爆閥，防止爆炸傳播到上下游工藝設備或車間。
防靜電：整個系統（除塵器本體、管道、濾料、設備框架）必須可靠接地，接地電阻符合規范（通常<10Ω）。濾料應選用防靜電型濾料（如基布中織入導電纖維）。法蘭連接處使用防靜電跨接線。
惰化保護（可選但強烈推薦）：在除塵器灰斗、關鍵管道或整個系統內，考慮引入惰性氣體（如N?）進行惰化保護，降低氧氣濃度至安全水平（通常<8%），消除爆炸條件。需要配備氧氣濃度在線監測和自動充氮控制。
消除點火源：嚴格控制動火作業。系統內避免使用可能產生火花的工具或材料。風機葉輪應選用防碰撞火花材質（如鋁青銅、鈹銅合金）或進行特殊處理。
二、 工藝設計與設備選型
塵源密閉與捕集：
高效密閉罩：破碎機進料口、出料口必須設置堅固、嚴密**的密閉罩。皮帶機轉運點（尤其是落差大的地方）應采用雙層密封導料槽或全密閉罩，并設置緩沖鎖氣裝置減少揚塵。
合理吸風量： 根據密閉罩形式、開口面積、物料落差、皮帶速度等精確計算每個塵源點的最小控制風速和所需吸風量。確保能有效捕集粉塵，同時避免吸走過多物料或造成系統風量過大。優先考慮微負壓設計。
吸塵罩位置：吸塵罩應設置在粉塵產生氣流最穩定、濃度最高*的位置（如破碎機出料口正上方或導料槽尾部）。避免正對物料流，減少物料吸入。
除塵器選型：
首選：防爆型脈沖噴吹布袋除塵器
濾料防靜電覆膜濾料是必須的。基布需織入不銹鋼絲等導電纖維，表面覆PTFE微孔膜。覆膜能有效防止極細的、易吸潮的電石粉塵嵌入濾料深層，保持低阻力和高效清灰，極大降低粉塵在濾袋表面發生反應或板結的風險。濾袋材質需耐溫（高于系統運行溫度）。
清灰方式：高壓脈沖噴吹，使用干燥壓縮空氣。清灰程序需優化（壓差控制+定時），確保及時清灰又不過度（過度清灰可能增加粉塵在箱體內懸浮）。
結構設計：灰斗角度≥70°，內壁光滑（如襯不銹鋼板），避免積灰。設置足夠數量、易于檢修的人孔門和觀察窗。內部結構避免尖銳邊角，減少積灰點。
*防爆措施集成：如前所述，泄爆片、隔爆閥（或進出口隔離設計）、滅火接口、壓差/溫度/CO監測接口等。
不推薦：濕式除塵器（直接接觸水，危險！）、靜電除塵器（高壓放電火花風險）、普通旋風除塵器（效率低，無法滿足排放要求）。
風機與管道：
風機：選用防爆型離心風機。材質耐腐蝕（如玻璃鋼、不銹鋼）。風量風壓需精確計算（考慮系統阻力、漏風、未來可能的變化）。電機防爆等級符合要求。
管道：
材質：不銹鋼或耐磨內襯碳鋼。
設計：主管、支管風速設計合理（通常16-20m/s），避免過低（積灰）或過高（磨損）。管道坡度≥45°，避免水平管段（必須水平時，應盡量短，并設置清灰口）。彎頭采用大曲率半徑。合理設置管道支架。
保溫伴熱：室外管道或可能產生冷凝的管道需保溫伴熱。
粉塵處理（卸灰與儲存）：
干法卸灰：絕對禁止用水沖洗或濕法排灰！
卸灰方式：優先采用氣力輸送（如稀相輸送）將粉塵直接密閉輸送回工藝系統（如電石爐料倉）或專用密閉儲倉。儲倉也需保溫伴熱、防爆、惰化、干空氣流化（防止板結）。
機械卸灰（次選）：如必須使用星型卸灰閥+螺旋輸送機：
* 設備需防爆型。
* 結構*防卡死、防摩擦過熱（如大間隙卸灰閥、帶過熱保護的減速電機）。
* 卸灰口必須嚴格密封（雙層翻板閥或軟連接）。
* 卸灰頻率高：減少灰斗內粉塵存量，縮短粉塵在系統中的停留時間。灰斗料位計監控。
* 粉塵收集：卸入*專用的、密封良好的防爆型噸袋或儲罐，立即轉運至安全區域妥善處理（如返回電石爐或專門的處理設施）。
* 操作安全：卸灰操作必須在系統停機、泄壓、惰化（如應用）、確認安全后進行。操作人員佩戴防護裝備。
三、 監測、控制與聯鎖
關鍵參數監測與報警：
溫度：除塵器各箱室、灰斗、進出口管道、伴熱系統溫度監測與超溫/低溫報警。
壓差： 除塵器進出口壓差監測，指示濾袋堵塞程度，觸發清灰或報警。
一氧化碳 極其重要！在除塵器箱體內或出口管道安裝在線CO濃度監測儀。CO是電石粉塵與水/空氣反應或潛在悶燒的早期標志。設置低報、高報、高高聯鎖（如高高報時聯鎖停風機、關閉進出口閥門、啟動惰化）。
氧氣濃度（如果采用惰化）： 監測惰化區域氧氣濃度，聯鎖控制氮氣供應。
火花探測與熄滅（可選）：在關鍵管道（如除塵器入口前）安裝火花探測系統，探測到火花自動噴水熄滅或聯鎖停機（需評估噴水引入水分的風險，通常更推薦聯鎖停機惰化）。
灰斗料位：監測灰斗料位，高位報警并觸發卸灰程序。
電石破碎轉運除塵系統的設計，安全是壓倒一切的首要目標。整個系統必須圍繞防潮、防爆、防反應進行設計和選型，采用防爆型布袋除塵器（防靜電覆膜濾料）、嚴格的保溫伴熱、干燥空氣清灰、可靠的防爆泄爆措施、惰化保護（推薦）以及密閉干法卸灰。同時，配備完善的在線監測（尤其是溫度、CO）和聯鎖保護系統，并輔以嚴格的運行管理和人員培訓。任何環節的疏忽都可能導致嚴重的安全事故。務必遵守國家及地方的防爆安全規范和環保排放標準。建議在設計階段即咨詢專業的防爆除塵系統設計單位和安全評估機構。
