布袋除塵器噴吹管的設計要求

1、布袋除塵器噴吹導流管長度

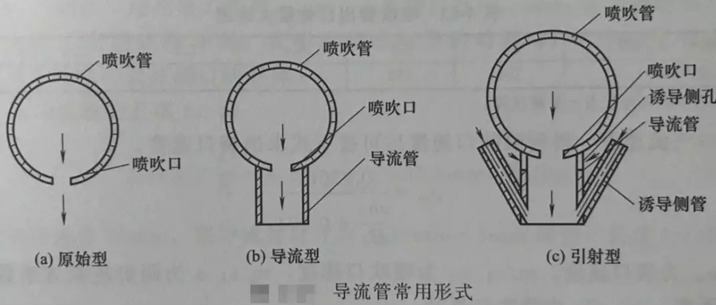

        冷吹管上每個噴口下接有一個導流管，可使噴射出的氣流能集中垂直向下。導流管的形狀如下圖所示，其中以C引射型最佳。

導流管直徑通常為噴吹口的2~3倍。
導流管長度按下式計算：

式中：l為導流管長度，mm；
         Ck為系數，取Ck=0.2~0.25；
         ?1為噴吹口孔徑，mm；
         K為射流紊流系數，柱形射流K=0.08。
如上文中例子中，噴吹口導流管長度為：


2、布袋除塵器噴吹管加工要求
        對噴吹管加工要求如下：
        a、噴吹管孔徑、孔距必須嚴格控制其公差，噴吹口孔距公差為±0.5mm，噴吹管上噴吹口的直線度≤0.8mm；
        b、噴吹管上的噴吹口必須垂直向下，嚴防噴口的偏斜，以保護濾袋不受噴吹氣流的沖刷，噴吹口軸心線的垂直度≤0.4mm；
        c、除塵器的濾袋安裝必須垂直于花板，噴吹管安裝時噴吹口所噴出氣流的中心線與濾袋中心一致，其位置偏差應≤2mm。
