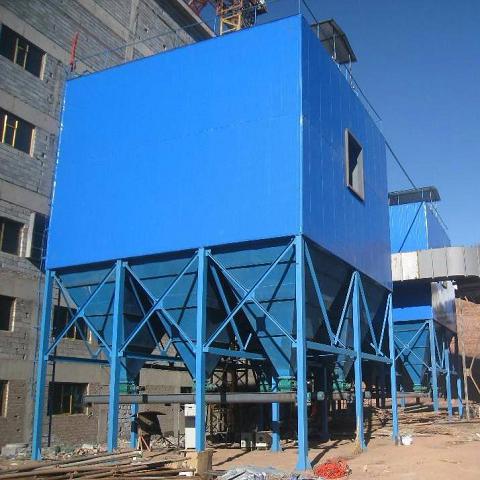

燃煤鍋爐脫硫除塵器

燃煤鍋爐除塵器設備屬于高溫除塵器，因?yàn)槌龎m器的煙氣溫度比較高，因此必須采用高溫除塵布袋。高溫除塵布袋的厚度要比常溫除塵布袋厚，所以除塵器的內 過濾風速要求要降到0.8以下，除塵器的內外溫度相關比較大，所以除塵器的殼體也必須要做保溫才能保證除塵器在冬天使用的時候不會出現除塵布袋被糊住的現象。
 燃煤鍋爐脫硫除塵器來自燃煤鍋爐的含塵煙氣以15～22m/s的流速切向進入脫硫除塵器，首先通過離心力的作用，煙氣中的大顆粒被甩向塔壁，并被自上而下流動的吸收液捕集。此段的除塵機理和水膜除塵器相同。來自鍋爐的含塵煙氣以15～22m/s的流速切向進入旋流板塔筒體，首先通過離心力的作用，煙氣中的大顆粒被甩向塔壁，并被自上而下流動的吸收液捕集。此段的除塵機理和水膜除塵器相同。

　　當煙氣高速通過旋流塔板時，葉片上的吸收液被吹成很小的霧滴，塵粒、吸收液和霧滴相互之間在碰撞、攔截、布朗運動等機理的作用下，粒子間發生碰撞，粒徑不斷增大。同時高溫?zé)煔庀蛞后w傳熱時，塵粒被降溫，使水氣凝結在粒子表面，粒子質量也隨之增大，在旋流塔板的導向作用下，旋轉運動加劇，產生強大的離心力，粉塵很容易從煙氣中脫離出來被甩向塔壁，在重力作用下流向塔底，實現氣固分離。

　　燃煤鍋爐除塵器設備對于煙氣中那些微細塵粒在通過一級塔板后不可能全部被捕集，還有一定數量的塵粒逸出，當其通過多層塔板后，微細塵粒凝并，質量不斷增大后被捕集、分離，從而達到最佳除塵效果。鍋爐排出的煙氣通過煙道時經預冷噴頭降溫后,切向進入脫硫除塵器中，在旋轉上升的過程中通過離心力作用將煙氣中的煙塵甩到塔壁水膜上并被水膜捕獲，同時上升的氣流與噴出的霧化的循環液充分混合，煙氣中剩余的細微煙塵和部分SO2被吸收下來。繼續上升的煙氣在穿過塔板時與含脫硫劑的循環液逆流接觸，在塔板上形成鼓泡狀態，氣液兩相間發生充分的混合攪拌，煙氣中剩余的SO2大部被吸收下來，含有煙塵和Na2SO4的循環液進入灰水沉淀池前，由乳液筑槽中Ca(OH)2乳液向其中補加，與生成的Na2SO4迅速反應再生得到NaOH和相應的CaSO4沉淀物，以維持循環液一定的堿度，達到設計的脫硫效果。
