大型布袋除塵器花板的制作標準

大型布袋除塵器花板制作要求

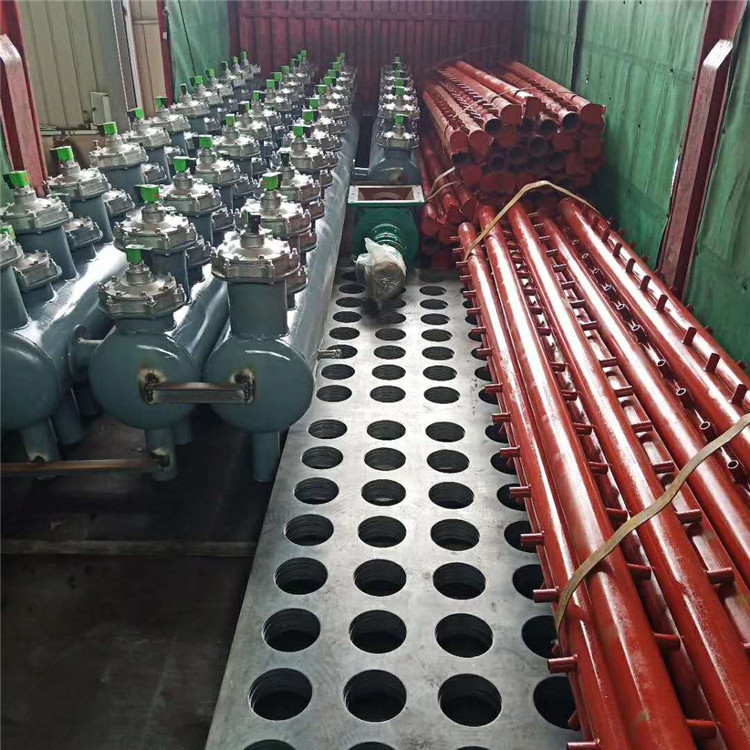

花板是作為濾袋組件的支撐件，也將箱體分為過濾室和凈氣室，并可作為濾袋組件的檢修平臺。花格板厚度12mm，花板材質為Q235B，下部設有支撐件和加強筋，滿足正常的壓差不變形。
花板采用等離子或激光加工，能充分保證孔徑、孔位、平面度要求。另外在安裝中考慮到除塵器受熱脹冷縮應力的作用，花板與除塵器箱體之間采用45°錐形面方式焊接，可避免長期熱應力作用變形、脫焊、開裂。花板孔進行拋光處理,清除各孔的鋒利邊角和毛刺，孔徑公差滿足國家標準±0.2mm，行成良好的密封，花板孔中心偏差±0.5mm。花板表面平整光潔，沒有撓曲、凹凸不平等缺陷，平面度偏差≤1 mm。
花板下部設有支撐件和加強筋，防止承重變形。

布袋及其骨架從花板孔中裝入，并通過袋口的安裝機構固定在花板上。花板由箱體內部的鋼構件支架固定，并滿焊在箱體內。
花板開孔切割方法：等離子或激光切割；
花板加強筋設置方式：型鋼交錯布置，以滿足支撐花板、袋籠及濾袋所需的強度和剛度；
花板防腐措施：除銹刷防銹底漆。
