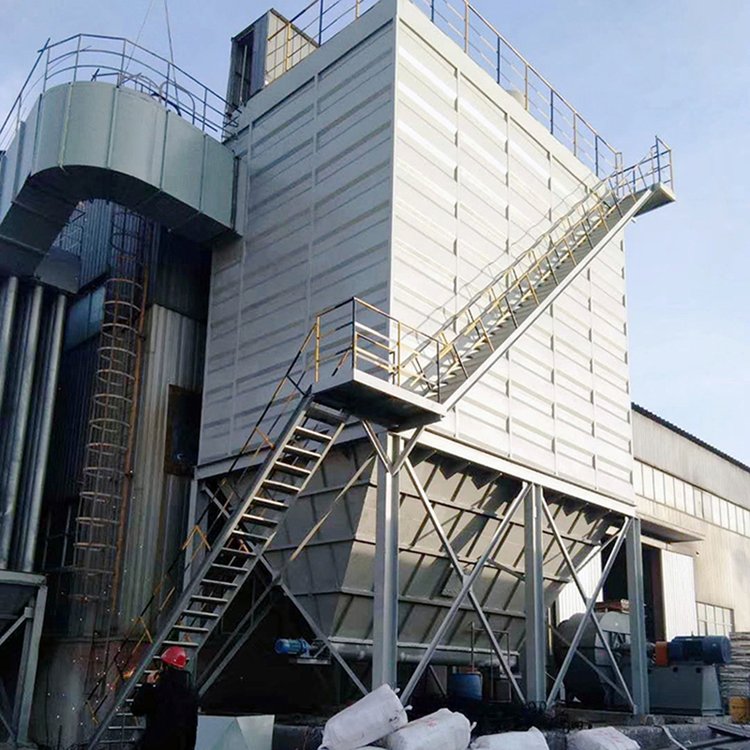

垃圾焚燒布袋除塵器結構和工作原理
添加時間：2025-01-15 | 文章錄入：秩名 | 文章來源：原創
1. 結構
垃圾焚燒布袋除塵器本體主要由固定/懸掛濾袋的花板將其分為塵氣室(中箱體)和凈氣室(上箱體),上箱體－凈氣室，中箱體－塵氣室，灰斗卸灰裝置，噴吹裝置和控制儀等幾部分組成。含塵煙氣進入中箱體下部，在擋風板形成的預分室內，大顆粒粉塵因慣性作用落入灰斗，煙氣沿擋板向上到濾，粉塵被阻留在濾袋外面，干凈煙氣進入袋內，并經袋口和上箱體由出風口排出。
2. 垃圾焚燒布袋除塵器除塵原理
含塵煙氣進入中箱體下部,在擋風板形成的予分離室內,大顆粒粉塵因慣性作用落入灰斗.煙氣沿擋風板向上到達濾袋,粉塵被阻留在濾袋外面,干凈煙氣進入袋內,并經袋口和上箱體由排風口排出。 濾袋表面的粉塵不斷增加，導致壓力降的不斷增加，在壓力降增加到一設定值時，微差壓控制器發出信號，控制柜令噴吹系統開始工作。壓縮空氣從集氣箱按順序經脈沖閥和噴吹管上的噴嘴向濾袋內噴射，濾袋因此而急驟膨脹, 在產生的加速度和反向氣流的作用下，附于袋外的粉塵脫離并落入灰斗，粉塵由卸灰閥排出。噴吹一次的持續時間為0.065~0.1秒，噴吹結束后，濾袋立即恢復過濾狀態。 脈沖閥為雙膜片直通結構
，其噴吹輸出口為雙扭線形式。當控制儀發出信號時，使電磁閥開啟，小膜片動作。使兩膜片間的空腔卸壓，大膜片即動作，開放輸出口，實現噴吹。當控制儀信號消失時，電磁閥即關閉。小膜片和大膜相繼關閉，停止噴吹。這種脈沖閥兩個膜片的節流通道分開設置，啟閉時不會互相干擾。因而大大加快了啟閉速度。一個脈沖閥可滿足34~45米2甚至更多濾料的清灰。 除塵器骨架是園形（或多圓弧角形）斷面，利于增加清灰效果。除塵器布袋靠縫在袋口的彈性漲圈嵌在花板上，濾袋框架靠花板支撐，無須特別固定。換袋時，卸下噴吹管，向上抽出框架，將袋口捏扁投于灰斗，再將新袋放入，將袋口捏成彎月形，并置于花板孔處，松手后靠漲圈的彈性嵌牢，再依次將框架放入，裝好噴吹管即可。
垃圾焚燒布袋除塵器本體主要由固定/懸掛濾袋的花板將其分為塵氣室(中箱體)和凈氣室(上箱體),上箱體－凈氣室，中箱體－塵氣室，灰斗卸灰裝置，噴吹裝置和控制儀等幾部分組成。含塵煙氣進入中箱體下部，在擋風板形成的預分室內，大顆粒粉塵因慣性作用落入灰斗，煙氣沿擋板向上到濾，粉塵被阻留在濾袋外面，干凈煙氣進入袋內，并經袋口和上箱體由出風口排出。
2. 垃圾焚燒布袋除塵器除塵原理
含塵煙氣進入中箱體下部,在擋風板形成的予分離室內,大顆粒粉塵因慣性作用落入灰斗.煙氣沿擋風板向上到達濾袋,粉塵被阻留在濾袋外面,干凈煙氣進入袋內,并經袋口和上箱體由排風口排出。 濾袋表面的粉塵不斷增加，導致壓力降的不斷增加，在壓力降增加到一設定值時，微差壓控制器發出信號，控制柜令噴吹系統開始工作。壓縮空氣從集氣箱按順序經脈沖閥和噴吹管上的噴嘴向濾袋內噴射，濾袋因此而急驟膨脹, 在產生的加速度和反向氣流的作用下，附于袋外的粉塵脫離并落入灰斗，粉塵由卸灰閥排出。噴吹一次的持續時間為0.065~0.1秒，噴吹結束后，濾袋立即恢復過濾狀態。 脈沖閥為雙膜片直通結構
，其噴吹輸出口為雙扭線形式。當控制儀發出信號時，使電磁閥開啟，小膜片動作。使兩膜片間的空腔卸壓，大膜片即動作，開放輸出口，實現噴吹。當控制儀信號消失時，電磁閥即關閉。小膜片和大膜相繼關閉，停止噴吹。這種脈沖閥兩個膜片的節流通道分開設置，啟閉時不會互相干擾。因而大大加快了啟閉速度。一個脈沖閥可滿足34~45米2甚至更多濾料的清灰。 除塵器骨架是園形（或多圓弧角形）斷面，利于增加清灰效果。除塵器布袋靠縫在袋口的彈性漲圈嵌在花板上，濾袋框架靠花板支撐，無須特別固定。換袋時，卸下噴吹管，向上抽出框架，將袋口捏扁投于灰斗，再將新袋放入，將袋口捏成彎月形，并置于花板孔處，松手后靠漲圈的彈性嵌牢，再依次將框架放入，裝好噴吹管即可。【下一篇：皮帶輸送機除塵器設計 】
