布袋除塵器脈沖寬度參數說明

布袋除塵脈沖寬度什么意思，噴吹時辰(又稱脈沖寬度)即脈沖閥打開噴吹的時辰。普通噴吹時辰越長，噴入濾袋內的緊縮空氣量也越多，清灰效果好普通噴吹時辰在0.1s—0.2s，通常取0.15s。反吹脈沖寬度(即電磁閥的噴吹時間)脈沖間隔(即相鄰電磁閥之間噴吹的時間間歇)的調整，脈沖寬度調節范圍：0.03～0.3秒，脈沖間隔調節范圍：3～60秒。

布袋除塵器脈沖寬度的調試由脈沖控制儀控制

⑴.控制儀自帶說明書，可參考。

⑵.控制儀電源為：交流220V。

⑶.控制儀輸出脈沖信號，輸出端每個端子對應一個脈沖信號，可連接一件脈沖閥。信號為各端子間輪流循環，脈沖閥也就輪流循環動作，進行噴吹。所有脈沖閥共用一根公共零線，返回控制儀公共端子。

⑷.控制儀操作面板有調節旋鈕，可以調整脈沖信號寬度和間隔時間。 具體寬度和間隔時間根據設備實際狀態調整。

噴吹系統及其工作原理。脈沖閥A端接壓縮空氣包，B端接噴吹管，脈沖閥背壓室接埪制閥，控制儀控制著埪制閥和脈沖閥開啟。當控制儀無信號輸出時，控制閥的排氣被關閉，脈沖閥噴吹口處與關閉狀態，當控制儀發出信號時控制閥排氣口被打開，脈沖閥背壓室的氣體泄掉，壓力降低，膜片兩面產生壓差，膜片因壓差作用而產生位移，脈沖閥噴吹打開，此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴至文氏管進入濾袋（從噴吹管噴出的氣體為一次風）。當高速氣體流通過文氏管過程誘導了數倍于一次風的周為空氣（稱為二次風），造成濾袋內瞬時正壓，實現清灰。

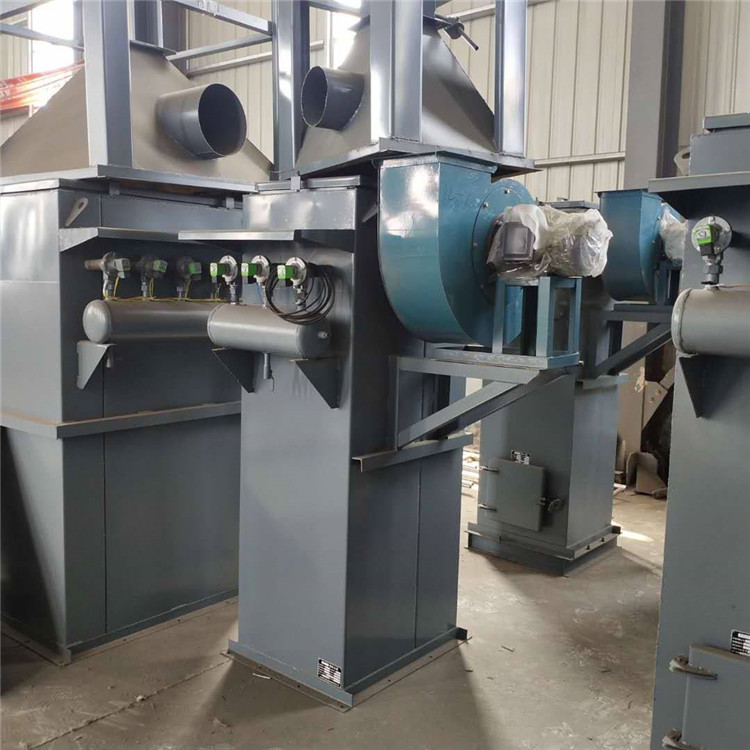

脈沖除塵器是指有氣動脈沖反吹系統的除塵設備。通過噴吹壓縮空氣的方法除掉過濾介質（濾筒或布袋）外表面上附著的粉塵；根據除塵器的大小可能有幾組脈沖閥，由脈沖控制儀或plc控制儀控制，每次開一個或者一組脈沖閥來除去它所控制的那部分濾筒或布袋外表面的灰塵，而其他的布袋或濾筒正常工作；隔一段時間后下一個或者一組脈沖閥打開，清理下一部分濾筒或布袋。

氣動脈沖反吹系統由儲氣罐、電磁脈沖閥、脈沖控制儀或PLC控制器、壓縮空氣組成。電磁脈沖閥的一端連接壓縮空氣儲氣缸，另外一端連接普華定制噴射管。在儲氣罐底部設計裝有泄壓閥排水閥等。

當脈沖控制儀或PLC控制儀無信號發出時，電磁脈沖閥的活動擋板處于封閉排氣孔的位置；當程序控制儀發出信號時，活動擋板被電磁力吸起打開，儲氣缸的壓縮空氣迅速泄壓，于是排氣閥內部的波紋膜被壓向相反方向，噴氣口打開，壓縮空氣經脈沖閥進入濾筒進 行噴吹清灰。當信號消失后活動擋板恢復至原來封閉排氣閥的位置，波紋膜重新封閉噴氣口，噴吹自動停止。
