木工中央除塵器工作原理及制作標準

木工中央除塵器工作原理

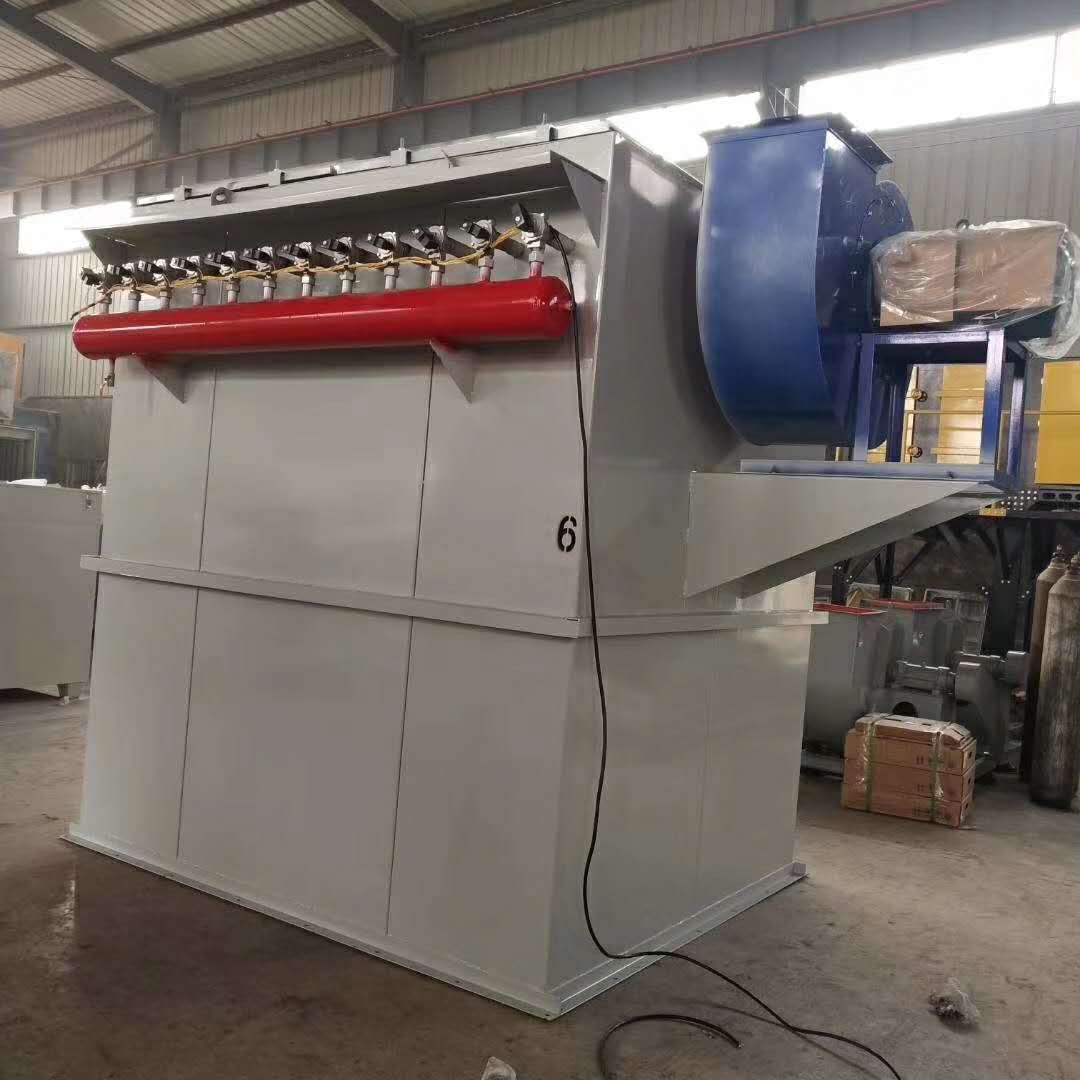

木工中央除塵系統工作原理是負壓的，它的吸風均勻，風壓系數穩定，它的風機在除塵器后面，吸的是車間內木工機械出料口的木屑及粉塵，把木屑及粉塵吹到除塵器內，再通過布袋進行氣物分離，粘在布袋上的粉塵通過震動落入集塵箱內，這樣風機在長時間的工作下，粉塵不會粘住風輪及風箱，不會導致風輪運轉失衡，送風速度，反之就會導致風量、風壓變小，隨著時間的推移，粘住的粉塵越來越多，最終會使整個系統失效。

由于車間粉塵質量輕、粒徑細小，同時要有效地收集和處理，在技術上必須做到： 

1. 這個通風除塵系統要在不影響機器運轉的前提下必須是一個不受粉塵特性和粉塵濃度影響的一個系統。 

2. 除塵設備必須有效地把收集的粉塵回收，特別是將粒細質輕的飄塵收集下來，因?yàn)榱＜?xì)質輕的飄塵可以在空氣中懸浮。除塵器對這部分懸浮粉塵的除塵效率必須足夠高才能使排放的氣體達到環境的要求。 

3. 必須使這個系統自身具備有消防和防爆功能，方可杜絕火災的發生，只有這樣才能保證這個系統能夠安全、穩定的運行。

中央除塵系統至少應由以下幾部分構成

中央除塵系統由除塵主機、控制系統、除塵管路、除塵閥門、除塵操作組件等構成。

除塵主機：除塵主機根據中央除塵系統要完成的具體要求來選定。具體包括吸塵管路管道通徑、管道長度；系統最多最少同時操作人數；所除物料對象物理、化學性能；主機和系統所處環境等多種因素。

控制系統：根據系統要求設計、制作。

除塵管路：管路材料根據系統要求可選碳鋼管、不銹鋼管、耐負壓塑料管等，一般采用專業PVC管材及彎頭配件，具有表面光滑污物附著力低的特點。

除塵閥門（除塵口）：有墻面除塵口、地除塵口、天花除塵口等多種風格，塑料、金屬多種材料根據環境和系統要求具體選擇。

除塵操作組件：根據所除物料、吸取空間、所吸對象不同選擇不同材質、不同形式吸頭和操作軟管。

中央除塵系統管道建議安裝方式：

管道的安裝方式有三種：頂部安裝、墻面安裝和地下安裝。一般推薦使用的是墻面安裝或頂部安裝，因?yàn)椴捎玫叵掳惭b會由于地板承重原因使管道易損壞，同時也不利于后期維護和安裝。

四、中央除塵系統施工需注意步驟：

放線→吸塵管道吊桿及信號線固定打眼、墻面開槽→安裝吊桿、固定卡→安裝吸塵管道→安裝信號線管及穿線→安裝安裝架→臨時測試→固定立管→安裝吸塵閥門→安裝主機→測試（注意隨時同各專業配合）

第1步：管路的安裝

管路的安裝必須由電纜套管與吸塵管路并排布置，同時在電纜套管內穿行鐵絲，以備后期便于穿行低壓電纜。

第2步

先安裝安裝架，安裝架在主機集塵倉內，將主機掛到墻上安裝架處，為了保證電機的正常冷卻，在主機和天花板之間必須有一定的空間。如果是在石膏墻或板墻上安裝，請務必將螺栓擰進墻筋，如果是在混凝土墻面上安裝，請用石工鉆頭在墻上鉆孔，也可從上邊懸掛一塊金屬構件的墻筋。

關于大負荷主機，可將本主機內的煙氣、細菌和噪音排放出去。使用如前所述的管路和連接件。如需排氣不應將所排出的氣體通入建筑物的墻內、天花板內或其他封閉的空間內。排氣管長度不要大于3米。

第3步：安裝吸塵口

第4步：電纜連接

五、中央吸塵系統部分注意事項：

1、系統規劃整齊，管路簡潔、順暢、平直，禁止有氣流急回彎轉現象，管路不能有漏縫，嚴格按照施工圖施工。

2、吸塵閥門要安裝在方便，不顯眼而且容易接近的位置，墻面上的吸塵閥門底邊緣一般距地面300mm.

3、主機安裝地下室以及室內封閉的地方，這樣就不會影響到你的日常生活和休息了。

4、系統的管道必須設計在墻體內部，這是為了美觀以及最大限度地降低由于共振產生的噪音。

1、吸塵口人工（氣動）機械式截流閥（客戶選配）：中央除塵系統支管吸塵口的氣動閥開關設計和設備的開關并聯，可通過各機械的開關來控制其吸塵口的氣動閥開啟與關閉，這樣可避免員工關閉機器而忘了關閉吸塵口氣動節流閥的開關，故減少了貴公司的能源浪費。 

手動式截流閥（標配）：截流閥的開關是用手控制，關鍵是經久耐用。 

2. 管道系統的數據設計： 

⑴ 中央除塵系統管道在運用中一般垂直管道中的風速不能小于14m/s，若小于這數值會造成管道內的物料抽不走而堵塞管道，管道阻力小，制造成本增加，但運行成本會降低（風機功率小），若風速太高（30m/s）會造成管道阻力增大，管道磨損過快，制造成本降低，運行成本增高（風機功率大）。 

⑵ 本工程系統中的除塵管道式經過合理的配風設計（吸塵口的設計風速為20m/s），以及專業的風量、風壓平衡設計，如果除塵管道系統沒有經過專業的風量、風壓平衡設計，會出現靠風機越近的吸口它的吸風效果越好，但是離風機越遠的吸口它的吸風效果就越差（有的甚至連吸都吸不動，根本沒法保證車間內的吸塵效果），如果經過專業的風量、風壓平衡設計后，就不會出現那些現象，它可以保證離風機最近吸口和離風機最遠吸口的吸塵效果一樣，不會出現最末端的吸塵口吸不動，通常經過專業的平衡設計后，最末端的吸塵口風速都能達到20m/s。

4. 除塵管道系統制作工藝設計：（每段管道為4-6m，均為法蘭連接）車間內除塵風管是采用優質鍍鋅板通過螺旋機咬口精制而成，不漏氣、不漏水，多用于送風和散裝物料輸送，螺旋管制作的除塵分管具有以下優點： 

⑴密封好。 

⑵強度與剛性均好 

⑶通風阻力小，通風噪音小 

⑷結實、耐用、不會出現像白鐵管道那樣、有被吸扁的可能。

工藝流程及木屑、粉塵處理：機械吸塵口粉塵---經過軟管---截流閥---螺旋支管—螺旋主管---進入除塵箱---落入集塵房---經過除塵袋過濾—排到空氣中
